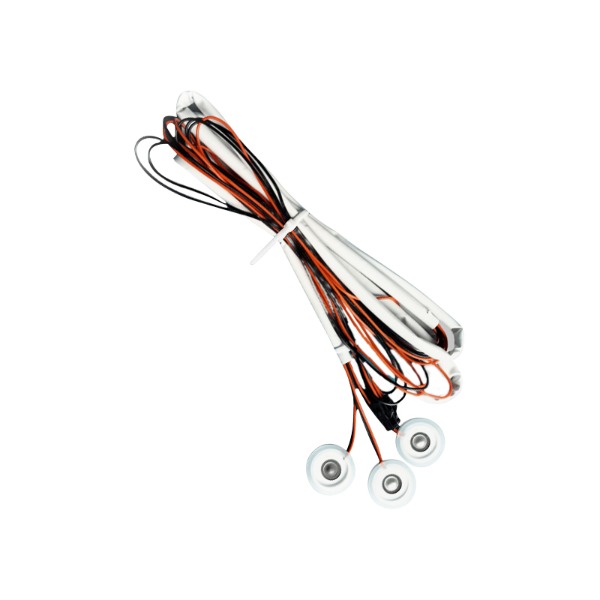

ทุกสิ่งที่คุณต้องการรู้เกี่ยวกับแผ่นเซรามิกเพียโซอิเล็กทริกทางการแพทย์

แผ่นเซรามิกเพียโซอิเล็กทริกทางการแพทย์ ต้องมีค่าสัมประสิทธิ์การเชื่อมต่อเครื่องกลไฟฟ้าในโหมดความหนา (kt) สูงกว่า 0.48 และอิมพีแดนซ์ทางเสียงต่ำกว่า 35 MRayl เพื่อให้เหมาะสำหรับการถ่ายภาพวินิจฉัยหรืออัลตราซาวนด์เพื่อการรักษา หากไม่มีพารามิเตอร์เหล่านี้ แผ่นดิสก์จะไม่สามารถให้ความละเอียดที่ต้องการหรือการเจาะเนื้อเยื่อที่ปลอดภัยได้

แผ่นดิสก์เกรดทางการแพทย์แตกต่างจากไพโซเซรามิกเกรดอุตสาหกรรมหรือผู้บริโภคทั่วไป โดยมีการควบคุมการสูญเสียอิเล็กทริกอย่างเข้มงวด (tan δ < 0.02) และอุณหภูมิคูรีที่สูงกว่า 300°C เพื่อให้มั่นใจถึงความเสถียรในระหว่างการฆ่าเชื้อและการทำงานที่ยาวนาน

คุณสมบัติวัสดุที่สำคัญสำหรับการใช้งานทางการแพทย์

โดยทั่วไปแล้ว แผ่นเซรามิกเพียโซอิเล็กทริกทางการแพทย์จะประดิษฐ์จากส่วนประกอบตะกั่วเซอร์โคเนตไททาเนต (PZT) ที่ได้รับการดัดแปลง ตารางด้านล่างแสดงช่วงคุณสมบัติที่จำเป็นสำหรับการใช้งานทางการแพทย์ทั่วไป เช่น การถ่ายภาพอัลตราซาวนด์ HIFU (อัลตราซาวนด์ที่เน้นความเข้มสูง) และเซ็นเซอร์การไหล

• ค่าคงที่ของประจุเพียโซอิเล็กทริก (d33): 400–600 pC/N – รับประกันการกระจัดที่เพียงพอสำหรับการกระตุ้นด้วยแรงดันไฟฟ้าต่ำ
• การอนุญาตสัมพัทธ์ (εr): 1200–1800 ที่ 1 kHz – จับคู่อิมพีแดนซ์ทางไฟฟ้ากับวงจรไดรเวอร์ทางการแพทย์
• ปัจจัยด้านคุณภาพทางกล (Qm): 60–150 – ปรับสมดุลความไว (Qm ต่ำ) เทียบกับกำลังขับ (Qm สูง) สำหรับการถ่ายภาพหรือการบำบัด
• ความหนาแน่น (ρ): 7.5–7.8 ก./ซม.³ – ส่งผลต่อการจับคู่เสียงกับเนื้อเยื่อของมนุษย์

ตัวอย่างเช่น ต้องใช้แผ่นดิสก์ที่ใช้ในการตรวจอัลตราซาวนด์หัวใจ นอต > 0.5 และ การเปลี่ยนแปลงความหนาน้อยกว่า ±2 μm ข้ามเส้นผ่านศูนย์กลางของแผ่นดิสก์เพื่อหลีกเลี่ยงการบิดเบือนเฟสและสิ่งประดิษฐ์

อัตราส่วนเส้นผ่านศูนย์กลางต่อความหนาและการเลือกความถี่เรโซแนนซ์

ความถี่ในการทำงานของแผ่นเพียโซอิเล็กทริกทางการแพทย์จะแปรผกผันกับความหนาของแผ่น สำหรับดิสก์โหมดรัศมีมาตรฐาน ความถี่โหมดความหนาพื้นฐาน f_t (เป็น MHz) data N_t / ความหนา (มม.) โดยที่ N_t คือค่าคงที่ความถี่ (โดยทั่วไปคือ 1900–2100 Hz·m สำหรับวัสดุประเภท PZT-5A)

คลื่นความถี่ทางการแพทย์ทั่วไปและขนาดแผ่นดิสก์ที่เกี่ยวข้อง:

• 2–5 MHz (การถ่ายภาพช่องท้องและทางสูติศาสตร์): ความหนา 0.4–1.0 มม. เส้นผ่านศูนย์กลางปกติ 10–25 มม.
• 7.5–10 MHz (หลอดเลือดและชิ้นส่วนขนาดเล็ก): ความหนา 0.2–0.28 มม. เส้นผ่านศูนย์กลาง 6–12 มม.
• 15–20 MHz (การถ่ายภาพทางจักษุและผิวหนัง): ความหนา 0.1–0.13 มม. เส้นผ่านศูนย์กลาง 3–6 มม.

การเลือกอัตราส่วนที่ไม่ถูกต้องจะนำไปสู่โหมดปลอม แผ่นดิสก์เกรดทางการแพทย์ควรระงับโหมดด้านข้างด้วย อัตราส่วนความถี่รัศมีต่อความหนา <0.7 เพื่อหลีกเลี่ยงการรบกวนกับเรโซแนนซ์ความหนาปฐมภูมิ

การจับคู่อะคูสติกและการรวมเลเยอร์สำรอง

แผ่นเซรามิกเปลือยมีอิมพีแดนซ์ทางเสียงที่ ~34 MRayl ในขณะที่เนื้อเยื่ออ่อนของมนุษย์อยู่ที่ ~1.5 MRayl หากไม่มีเลเยอร์ที่ตรงกัน สะท้อนพลังงานอัลตราซาวนด์มากกว่า 88% ที่อินเทอร์เฟซของแผ่นดิสก์และเนื้อเยื่อ ทำให้อุปกรณ์ไม่มีประสิทธิภาพ

ดังนั้นจึงไม่เคยใช้แผ่นดิสก์เพียโซอิเล็กทริกทางการแพทย์เพียงอย่างเดียว มันต้องการ:

• หนึ่งหรือสองชั้นที่ตรงกัน (แต่ละตัวมีอิมพีแดนซ์ระดับกลาง เช่น 9–12 MRayl) เพื่อเพิ่มประสิทธิภาพการส่งสัญญาณให้สูงกว่า 80%
• ชั้นสำรองที่มีการลดทอนสูง (ความต้านทานอะคูสติก 15–25 MRayl, การลดทอน > 20 dB/ซม./MHz) เพื่อลดรังสีด้านหลังและลดระยะเวลาพัลส์ให้สั้นลง

ตัวอย่างเช่น การเพิ่มเลเยอร์ที่ตรงกันเพียงชั้นเดียวที่มีความหนา แล/4 ที่ความถี่กลางจะช่วยเพิ่มแบนด์วิดท์จาก 45% ถึง 72% เพิ่มความละเอียดของภาพโดยตรง

การโพลไฟฟ้าและความเสถียรของประสิทธิภาพภายใต้เงื่อนไขทางการแพทย์

แผ่นเซรามิกที่ผลิตขึ้นนั้นยังไม่ได้ใช้เพียโซอิเล็กทริกจนกว่าจะทำการโพล แผ่นดิสก์เกรดทางการแพทย์ต้องใช้แรงดันไฟฟ้าโพล 2–4 กิโลโวลต์/มม. ที่ 100–150°C เป็นเวลา 15–30 นาทีเพื่อให้จัดแนวโดเมน การโพลที่ไม่สมบูรณ์ส่งผลให้ d33 ลดลงมากกว่า 30% และการตอบสนองความถี่ไม่เสถียร

หลังจากการโพล แผ่นดิสก์จะเกิดการเสื่อมสภาพและคงตัวจากความร้อน เกณฑ์การยอมรับทางการแพทย์ประกอบด้วย:

• ความจุดริฟท์ <3% หลังจาก 500 ชั่วโมง ที่อุณหภูมิ 37°C (อุณหภูมิร่างกาย) และความชื้น 90%
• ความต้านทานของฉนวน > 10 GΩ ที่ 500 V DC เพื่อป้องกันกระแสรั่วไหลในโพรบที่สัมผัสกับผู้ป่วย
• ไม่มีการสลับขั้วต่ำกว่า 200°C เพื่อความอยู่รอดด้วยเอทิลีนออกไซด์หรือการฆ่าเชื้อด้วยหม้อนึ่งความดัน (121°C)

การสูญเสียอิเล็กทริกและการสร้างความร้อนในแผ่นบำบัด

สำหรับการใช้งานทางการแพทย์ที่ใช้คลื่นต่อเนื่องหรือรอบการทำงานสูง (เช่น อัลตราซาวนด์กายภาพบำบัด การผ่าตัดตัด) แผ่นจะต้องกระจายความร้อนโดยไม่เปลี่ยนเสียงสะท้อน ตัวชี้วัดที่สำคัญคือ ปัจจัยการสูญเสียอิเล็กทริก (tan δ) . ที่ 1 MHz และ 20 V/มม. แผ่นบำบัดทางการแพทย์จะรักษาระดับสีแทน δ < 0.015 โดยจำกัดอุณหภูมิที่เพิ่มขึ้นไว้ที่ < 15°C ที่เอาต์พุตเสียง 1 W/cm²

จานที่มีสีแทน δ 0.03 (โดยทั่วไปในจานอุตสาหกรรมราคาประหยัด) จะสร้างความร้อนเป็นสองเท่า ซึ่งนำไปสู่:

• ความถี่ดริฟท์ของ 0.5–1.2% ต่อการเพิ่มขึ้น 10°C ทำให้เกิดการหลุดจากระบบอิเล็กทรอนิกส์ในการขับขี่
• การขยายตัวเนื่องจากความร้อนไม่ตรงกับชั้นพันธะ ส่งผลให้เกิดการแยกชั้นหลังจาก < 50 รอบการบำบัด

ดังนั้น แผ่นบำบัดทางการแพทย์จึงระบุความเร็วการสั่นสะเทือนสูงสุด < 0.5 ม./วินาที RMS และรวมเซ็นเซอร์อุณหภูมิในตัวในชุดประกอบโพรบ

ข้อกำหนดความเข้ากันได้ทางชีวภาพและการห่อหุ้ม

แผ่นเซรามิกดิบนั้นไม่สามารถเข้ากันได้ทางชีวภาพเนื่องจากมีสารตะกั่ว (PZT โดยทั่วไปจะมีตะกั่วอยู่ที่ 60–70% โดยน้ำหนัก) ดังนั้นมาตรฐานการควบคุมทางการแพทย์ (IEC 60601-2-37, คำแนะนำของ FDA) จึงบังคับใช้การห่อหุ้ม แผ่นดิสก์ต้องปิดผนึกอย่างแน่นหนาหรือเคลือบด้วย parylene-C (ความหนา 5–15 μm) หรืออีพ็อกซี่เกรดทางการแพทย์

การตรวจสอบความถูกต้องของการห่อหุ้มประกอบด้วย:

• การทดสอบความเป็นพิษต่อเซลล์ ISO 10993-5: ไม่มีการสลายเซลล์รอบแผ่นดิสก์ที่ห่อหุ้ม
• การวิเคราะห์ตะกั่วที่ชะล้างได้: < 0.1 ไมโครกรัม/ซม.²/วัน ของเหลวในร่างกายจำลอง

หากไม่มีการห่อหุ้มที่เหมาะสม แม้แต่ดิสก์แผ่นเดียวที่ล้มเหลวก็สามารถนำไปสู่ต้นทุนการรับรองซ้ำของโพรบที่สูงกว่าได้ 10,000 ดอลลาร์ต่อเหตุการณ์ (การยื่นและการทดสอบตามกฎระเบียบ)

การทดสอบประสิทธิภาพก่อนบูรณาการทางการแพทย์

แผ่นเพียโซอิเล็กทริกทางการแพทย์แต่ละชุดจะต้องผ่านการทดสอบทางไฟฟ้าและเสียงที่ได้มาตรฐาน เกณฑ์การยอมรับ/ปฏิเสธตามมาตรฐาน IEEE 176-1987 และ IEC 60483:

• ขนาดอิมพีแดนซ์ที่มีการสั่นพ้อง: ±10% ของมูลค่าที่ระบุ
• มุมเฟสที่มีการสั่นพ้อง: > 85° (โหมดบริสุทธิ์)
• ความทนทานต่อความจุ: ±5% ที่ 1 กิโลเฮิร์ตซ์, 25°C
• การเปลี่ยนแปลงความหนา: ≤ ±3 μm ข้ามพื้นผิวแผ่นดิสก์สำหรับอาร์เรย์

แผ่นดิสก์ที่ผ่านขีดจำกัดเหล่านี้สามารถรวมเข้ากับทรานสดิวเซอร์อัลตราซาวนด์ทางการแพทย์หรืออุปกรณ์ติดการบำบัดได้โดยตรง โดยไม่ต้องปรับแต่งเพิ่มเติม ซึ่งประหยัดเวลาในการสอบเทียบทางวิศวกรรมต่อโพรบได้ 15-20 ชั่วโมง
